A20 نظام الكشف عن تسرب الميثان TDLAS القائم على المركبة لمراقبة خطوط الأنابيب

نظام كشف تسرب الميثان بالليزر TDLAS قائم على المركبات لشبكات خطوط أنابيب الغاز الطبيعي

مقدمة المنتج

جهاز AiLF A20 هو نظام فحص تسرب الغاز الطبيعي قائم على المركبات مصمم للكشف الفعال عن الميثان عبر شبكات توزيع الغاز. يعتمد النظام على تقنية TDLAS (مطيافية امتصاص ليزر الصمام الثنائي القابل للضبط)، ويكتشف الميثان مع تسجيل مستمر لمسار الفحص وتركيز الغاز وتنبيهات الشذوذ وغيرها من بيانات المجال.

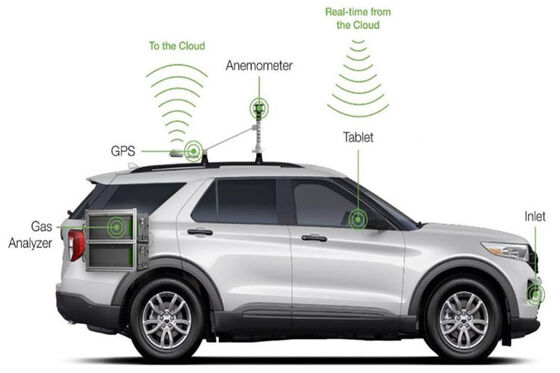

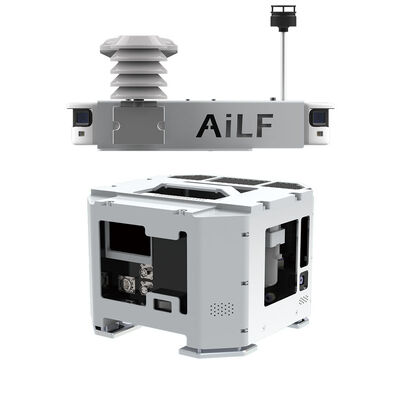

يجمع جهاز A20 بين محلل الميثان/الإيثان ووحدة تحديد المواقع عالية الدقة والتصوير البانورامي والاستشعار البيئي وبرنامج كشف التسرب الخاص. تعرض خريطة المعلومات الجغرافية في الوقت الفعلي موقع المركبة وتركيز الغاز المكتشف، مما يساعد المشغلين على تحديد ومراجعة مناطق التسرب المحتملة بسرعة.

الفحص المتنقل مع رسم خرائط في الوقت الفعلي

يمكّن جهاز A20 من الفحص المستمر القائم على المركبات دون توقف، بينما يتم تسجيل بيانات الكشف ومعلومات المسار طوال المسح. يمكن للمستخدمين عرض تركيز الغاز ومسارات الفحص ومعلومات الشذوذ على خريطة رقمية في الوقت الفعلي، مما يوفر نظرة عامة واضحة على المنطقة التي تم فحصها.

كشف الميثان بتقنية TDLAS

يستخدم جهاز A20 تقنية TDLAS للكشف عن الميثان عند الطول الموجي المميز 1.65 ميكرومتر. تم تصميم طريقة القياس القائمة على الليزر للكشف المحدد عن الميثان دون حساسية متبادلة ذات صلة مع الغازات الجوية الشائعة مثل غازات عادم المركبات، وفقًا لمعلومات المنتج المقدمة.

كشف التسرب بمساعدة الذكاء الاصطناعي

يساعد خوارزمية تصفية الإنذارات الكاذبة المستندة إلى الذكاء الاصطناعي في تقليل الإنذارات الكاذبة وتحسين تحديد إشارات الغاز غير الطبيعية. تسمح البيانات التاريخية المستمرة أيضًا للمشغلين بمراجعة نتائج الفحص وتقييم مخاطر التسرب المحتملة بمرور الوقت.

تحديد المواقع عالي الدقة والاستشعار متعدد المعلمات

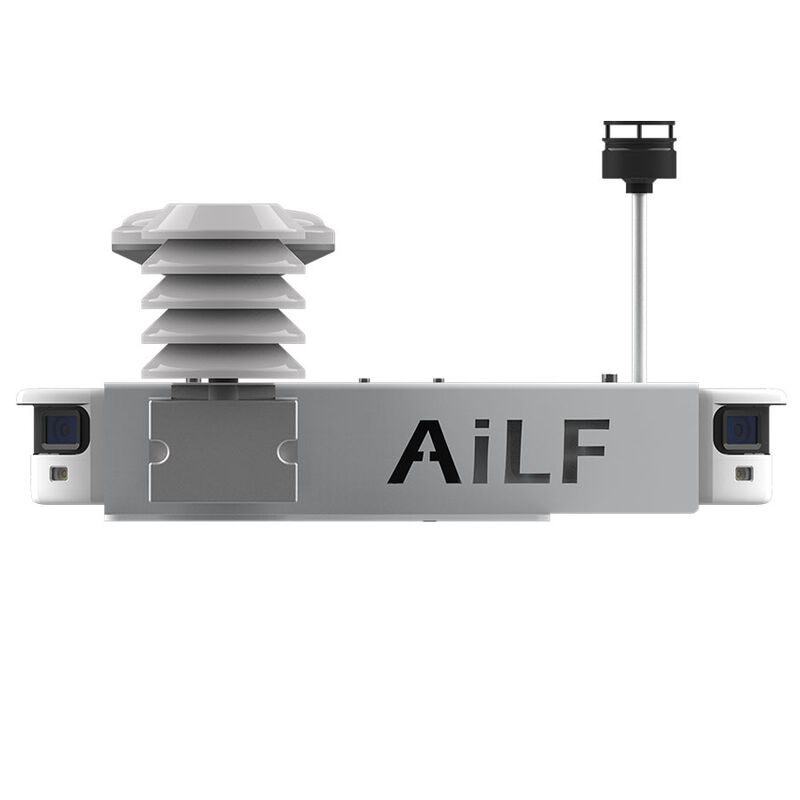

يدمج جهاز A20 تحديد المواقع عالي الدقة والتصوير البانورامي والمعلومات البيئية مع بيانات الكشف عن الغاز. يوفر هذا مجموعة بيانات فحص أكثر اكتمالاً ويدعم تطوير وتطبيق التحليل الذكي المستند إلى الذكاء الاصطناعي.

تخطيط المسار الآلي

يدعم النظام تخطيط المسار الآلي لتحسين كفاءة عمليات فحص شبكات توزيع الغاز ومساعدة المشغلين على تنظيم عمليات المسح واسعة النطاق القائمة على المركبات.

التطبيقات النموذجية

تم تصميم جهاز A20 لفحص شبكات توزيع الغاز الطبيعي، وعمليات مسح البنية التحتية للغاز في المناطق الحضرية، والكشف عن تسرب الميثان، والفحص المستمر لخطوط الأنابيب.

الموديل	A20	موضوع الكشف	الميثان (CH4) / الإيثان (C2H6)
مبدأ القياس	مطيافية امتصاص الليزر في الأشعة تحت الحمراء المتوسطة	نطاق التركيز	0-10,000 جزء في المليون (ميثان) / 0-1,000 جزء في المليون (إيثان)
الدقة	1 جزء في المليار (ميثان) / 0.5 جزء في المليار (إيثان)	درجة حرارة التشغيل	-20 ~ 60 درجة مئوية
وقت الاستجابة	1 ثانية	وزن الوحدة الرئيسية	12 كجم
أبعاد الوحدة الرئيسية	300 × 300 × 243 ملم	مصدر الطاقة واستهلاك الطاقة	12 فولت تيار مستمر 120 واط
دقة تحديد المواقع	< 1 متر	عرض البيانات	رقمي، صورة، صورة معلومات جغرافية



التطبيقات:
فحص خطوط أنابيب الغاز الطبيعي:
يستخدم عادة لفحص خطوط أنابيب الغاز الطبيعي بحثًا عن التسربات.
مراقبة مصافي النفط والبتروكيماويات:
يستخدم للكشف عن التسربات في مصانع المعالجة ومرافق التخزين.
مراقبة غاز مكبات النفايات:
يستخدم للكشف عن انبعاثات الميثان من مكبات النفايات.
مراقبة خزانات التخزين تحت الأرض:
يمكن استخدامه لمراقبة التسربات من خزانات التخزين تحت الأرض.
