Aperçu du produit

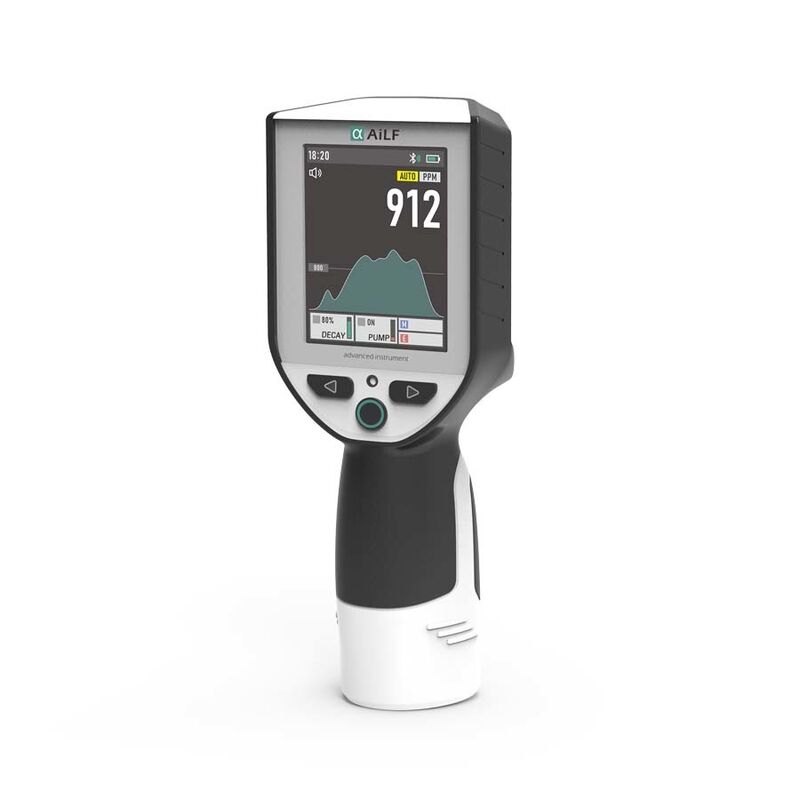

Le détecteur de méthane laser à pompe interne AiLF C10F est un instrument d'inspection de gaz portable conçu pour l'échantillonnage actif et la détection de fuites de méthane dans les infrastructures de gaz naturel, les installations pétrochimiques et les environnements industriels. Intégrant une pompe interne avec spectroscopie d'absorption laser à diode accordable (TDLAS), le C10F combine l'échantillonnage de gaz et la mesure optique dans une unité compacte pour une utilisation pratique sur le terrain.

Contrairement aux détecteurs laser à distance qui mesurent le méthane le long d'un trajet optique externe, la configuration à pompe interne du C10F aspire le gaz via un arrangement d'échantillonnage compatible pour analyse. Cela le rend adapté à l'investigation des points de fuite suspects et à la vérification des concentrations de gaz à des endroits d'inspection sélectionnés.

Le C10F prend en charge les lectures de concentration de méthane en ppm, %LIE et %VOL, avec une plage de mesure spécifiée de 0 à 100 % VOL. Cet affichage multi-unités aide les opérateurs à évaluer les concentrations de gaz à différents niveaux de mesure lors des patrouilles de routine, des inspections de maintenance et des contrôles de sécurité industriels.

Une référence de gaz intégrée prend en charge l'auto-étalonnage continu pendant le fonctionnement, contribuant à maintenir la cohérence des mesures. Le détecteur prend également en charge la connectivité Bluetooth avec l'application d'inspection AlphaOne et l'intégration avec des plateformes d'informations externes ou utilisateur, permettant l'incorporation des données d'inspection dans les flux de travail numériques sur le terrain.

Conçu pour des conditions de travail exigeantes, le C10F est doté d'un boîtier classé IP66, d'une classification Ex ib IIC T3 spécifiée et d'un système de batterie rechargeable avec une interface USB Type-C. Sa connexion de gaz arrière EZG accueille des accessoires compatibles, tels qu'un col de cygne ou une sonde d'échantillonnage, offrant une flexibilité pour différentes exigences d'échantillonnage.

Caractéristiques et avantages clés

1. Pompe intégrée pour l'échantillonnage actif de gaz

La pompe intégrée aspire le gaz à travers un chemin d'échantillonnage compatible dans le système de mesure. Cette configuration prend en charge l'inspection ciblée du méthane à des points sélectionnés sans dépendre uniquement de la diffusion passive.

2. Détection de méthane basée sur TDLAS

Le C10F utilise la spectroscopie d'absorption laser à diode accordable pour mesurer le méthane grâce à sa caractéristique d'absorption optique. Cette approche basée sur laser prend en charge l'analyse de la concentration de méthane dans les applications d'inspection de pipelines et de surveillance industrielle.

3. Trois unités d'affichage de concentration

L'instrument prend en charge les lectures en ppm, %LIE et %VOL, avec une plage de mesure spécifiée de 0 à 100 % VOL. Les formats d'affichage multiples aident le personnel d'inspection à interpréter les lectures en fonction de la tâche et des procédures de sécurité pertinentes.

4. Référence de gaz intégrée pour l'auto-étalonnage

Une référence de gaz intégrée prend en charge l'auto-étalonnage continu pendant le fonctionnement. Cette fonctionnalité est conçue pour aider à maintenir la cohérence des mesures et à réduire la dépendance aux routines d'étalonnage manuelles conventionnelles. L'étalonnage et la maintenance doivent toujours suivre les instructions du fabricant.

5. Inspection numérique via AlphaOne

La connectivité Bluetooth permet la communication avec l'application d'inspection AlphaOne. Le C10F peut également s'interfacer avec des plateformes d'informations externes ou utilisateur, prenant en charge la collecte de données numériques et l'intégration avec les flux de travail d'inspection existants.

6. Protection IP66 et conception industrielle

Le boîtier classé IP66 offre une protection contre la poussière et une résistance aux jets d'eau puissants dans les conditions définies par la classification. L'instrument est conçu pour être utilisé dans une gamme d'environnements d'inspection intérieurs et extérieurs, sous réserve de ses limites de fonctionnement spécifiées.

7. Accessoires d'échantillonnage flexibles et alimentation rechargeable

L'interface de gaz arrière EZG prend en charge les accessoires compatibles, y compris un col de cygne ou une sonde d'échantillonnage. Un système de batterie rechargeable et une interface de chargement USB Type-C simplifient l'utilisation sur le terrain, tandis que le fabricant spécifie une conception de batterie destinée aux environnements à basse température.

Comment fonctionnent la pompe interne et la technologie TDLAS

Le C10F combine l'échantillonnage actif de gaz avec la mesure par absorption laser.

Premièrement, la pompe interne aspire un échantillon de gaz via l'arrangement d'échantillonnage connecté. Le système de mesure utilise ensuite un laser accordé sur une caractéristique d'absorption du méthane pour analyser la réponse optique de l'échantillon. Le méthane absorbe une partie de l'énergie laser à la longueur d'onde sélectionnée, et le signal résultant est traité pour obtenir des informations sur la concentration.

Le résultat mesuré est affiché dans l'unité prise en charge sélectionnée : ppm, %LIE ou %VOL. La référence de gaz intégrée prend en charge la fonction d'auto-étalonnage de l'instrument pendant le fonctionnement.

En intégrant l'échantillonnage, l'analyse optique et le traitement du signal électronique, le C10F fournit une solution portable pour les vérifications ponctuelles de concentration de méthane et l'investigation de fuites.

Applications idéales

Inspection des pipelines de gaz naturel

Vérifiez les points de fuite suspects le long des réseaux de distribution de gaz naturel et des infrastructures associées à l'aide d'un arrangement d'échantillonnage compatible.

Usines pétrochimiques et raffineries

Prend en charge les vérifications de concentration de méthane et les investigations de fuites dans les installations de traitement et les installations industrielles.

Surveillance de la sécurité des gaz industriels

Fournit au personnel de terrain un instrument portable pour vérifier les niveaux de méthane lors des activités de maintenance et d'inspection menées dans le cadre de procédures de sécurité établies.

Surveillance environnementale et des émissions

Prend en charge les tâches d'échantillonnage de méthane appropriées dans les décharges, les installations de biogaz et d'autres sources potentielles d'émissions de méthane.

Opérations de services publics et de maintenance

Utilisez des accessoires d'échantillonnage compatibles pour accéder aux points d'inspection sélectionnés et intégrez les données de mesure dans les flux de travail de maintenance numériques.

Une solution portable pratique pour l'inspection du méthane

L'AiLF C10F réunit une pompe d'échantillonnage interne, une technologie de mesure TDLAS, un affichage de concentration multi-unités et une fonctionnalité de référence de gaz intégrée dans un seul instrument portable. Son interface d'accessoires et sa connectivité d'application offrent une flexibilité supplémentaire pour l'inspection sur le terrain et la gestion des données.

Pour les services publics de gaz, les opérateurs pétrochimiques et les équipes de maintenance industrielle à la recherche d'un instrument de mesure de méthane portable, le C10F offre une approche pratique de l'échantillonnage actif de gaz et de l'analyse de concentration.

Contactez AiLF Instruments pour en savoir plus sur le détecteur de méthane laser à pompe interne C10F et ses accessoires d'échantillonnage compatibles.
