G10 Tragbarer TDLAS-Laser-Methan-Detektor

Der G10 ist ein tragbares Laser-Gasdetektionssystem, das für die Inspektion von Erdgaslecks und die Überwachung von Industriegasen entwickelt wurde. Durch die Kombination der TDLAS-Sensortechnologie mit flexiblen Probenahmeoptionen hilft er den Bedienern, vermutete Lecks in Pipelines, Anlagen und anderer gasbezogener Infrastruktur zu untersuchen.

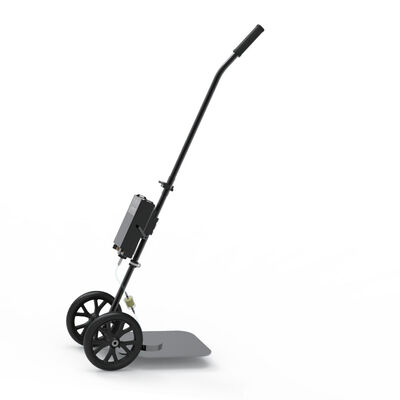

Seine anpassungsfähige Konfiguration unterstützt den Betrieb mit einem Trolley oder einer Probenahmesonde, sodass Inspektionsmannschaften eine geeignete Arbeitsmethode für unterschiedliche Standortbedingungen wählen können. Das Design mit schneller Demontage vereinfacht zudem die Handhabung, den Transport und die Vorbereitung der Ausrüstung zwischen den Inspektionsaufgaben.

Flexible Probenahme für verschiedene Inspektionsumgebungen

Der G10 unterstützt die Trolley-basierte und die Sonden-basierte Probenahme, um unterschiedliche Inspektionsabläufe zu ermöglichen. Die Trolley-Konfiguration eignet sich für systematische Erhebungen in zugänglichen Bereichen, während eine Sonde den Bedienern helfen kann, spezifische Orte zu untersuchen, an denen eine gezieltere Probenahme erforderlich ist.

Eine Hochfluss-Gassondenpumpe und ein integriertes Filtersystem helfen, einen praktischen Probenahme-Workflow in Feldumgebungen aufrechtzuerhalten. Das System kann auch für die Montage auf einem Trolley oder einem kompatiblen Elektrofahrrad konfiguriert werden, was mobile Inspektionen auf größeren Standorten unterstützt.

Kontinuierliche Selbstkalibrierung für zuverlässige Messungen

Der G10 verfügt über eine integrierte Gasreferenz, die eine fortlaufende Selbstkalibrierung während des Betriebs unterstützt. Diese Funktion hilft, die Messkonsistenz aufrechtzuerhalten und den Bedarf an häufigen manuellen Kalibrierungsinterventionen zu reduzieren, vorbehaltlich der Betriebs- und Wartungsanforderungen des Instruments.

Seine laserbasierte Detektionstechnologie ist für die selektive Methanmessung ausgelegt und unterstützt die Identifizierung von vermuteten Gaslecks in Umgebungen, in denen zuverlässige Gaswerte für Inspektionsentscheidungen wichtig sind.

Echtzeitanalyse und flexible Konzentrationsmesswerte

Der G10 liefert Echtzeit-Gaswerte, um den Bedienern bei der Beurteilung sich ändernder Methanwerte während Felduntersuchungen zu helfen. Seine Anzeige unterstützt Konzentrationsmesswerte in mehreren Formaten, einschließlich ppm, %LEL und %VOL, was die Interpretation der Ergebnisse für unterschiedliche Inspektions- und Berichtsanforderungen erleichtert.

Durch die direkte Anzeige von Messinformationen am Inspektionsort hilft das System den Teams, potenzielle Leckanzeichen zu bewerten und zu entscheiden, ob weitere Untersuchungen erforderlich sind.

TDLAS-Technologie zur Methanerkennung

Der G10 verwendet die Tunable Diode Laser Absorption Spectroscopy (TDLAS), um Methan anhand seiner charakteristischen Lichtabsorptionseigenschaften zu erkennen. Dieser optische Messansatz unterstützt die selektive Gasdetektion und eignet sich für die Leckinspektion in Erdgasinfrastrukturen und industriellen Umgebungen.

In Kombination mit anpassungsfähiger Probenahmeausrüstung bietet der G10 eine praktische Option sowohl für die gezielte Lecksuche als auch für routinemäßige Inspektionsarbeiten.

Anwendungen

Inspektion von Erdgasleitungen

Erkundung von Gasleitungen, Anschlüssen, Ventilen und zugehöriger Infrastruktur zur Untersuchung vermuteter Methanlecks.

Überwachung von Industrieanlagen

Unterstützung von Leckinspektionen in Raffinerien, Chemieanlagen, Gasaufbereitungsanlagen und anderen Industrieumgebungen.

Gaslager- und -verteilungsanlagen

Inspektion zugänglicher Bereiche um Lagerinstallationen und Gasverteilungsgeräte als Teil routinemäßiger Wartungsprogramme.

Deponie- und Umweltüberwachung

Unterstützung der Methanüberwachung und Emissionserhebungen auf Deponien und anderen Standorten, an denen Methan entstehen kann.

Wartung von Versorgungsunternehmen und Felduntersuchungen

Verwendung tragbarer Probenahmeausrüstung zur Bewertung vermuteter Leckstellen, zur Dokumentation von Messungen und zur Unterstützung von Folgeinspektionsaktivitäten.

Tragbares Design für flexiblere Leckinspektion

Der G10 kombiniert tragbaren Betrieb, flexible Probenahme-Konfigurationen und Echtzeit-Laser-Gasanalysen in einer einzigen Feldinspektionslösung. Sein Trolley-kompatibles Design, die Sonden-basierte Probenahmeoption und das integrierte Referenzgas unterstützen praktische Inspektions-Workflows in einer Vielzahl von Erdgas- und Industrieanwendungen.



Modell	G10	Erfassungsobjekt	Methan(CH4)
Messprinzip	Laser-Absorptionsspektrum	Anzeigeeinheit	PPM,%LEL,%VOL
Auflösung	0,5 ppm	Explosionsgeschützte Klasse	ATEX Exib IIC T4 Gb
Reaktionszeit	0,1 s	Betriebstemperatur	-20 ~ 50 ºC
Konzentrationsbereich	0~100% VOL	Betriebsfeuchtigkeit	< 98%RH, keine Kondensation
Schutzart des Gehäuses	IP66	Abmessungen der Haupteinheit	208 x 78 x 53 mm
Stromversorgung und Laufzeit	Lithiumbatterie >10h	Gewicht der Haupteinheit	1,1 kg
Zubehör	Gurt, Handsonden	Optionales Zubehör	Glockenförmige Sonde, Trolley
