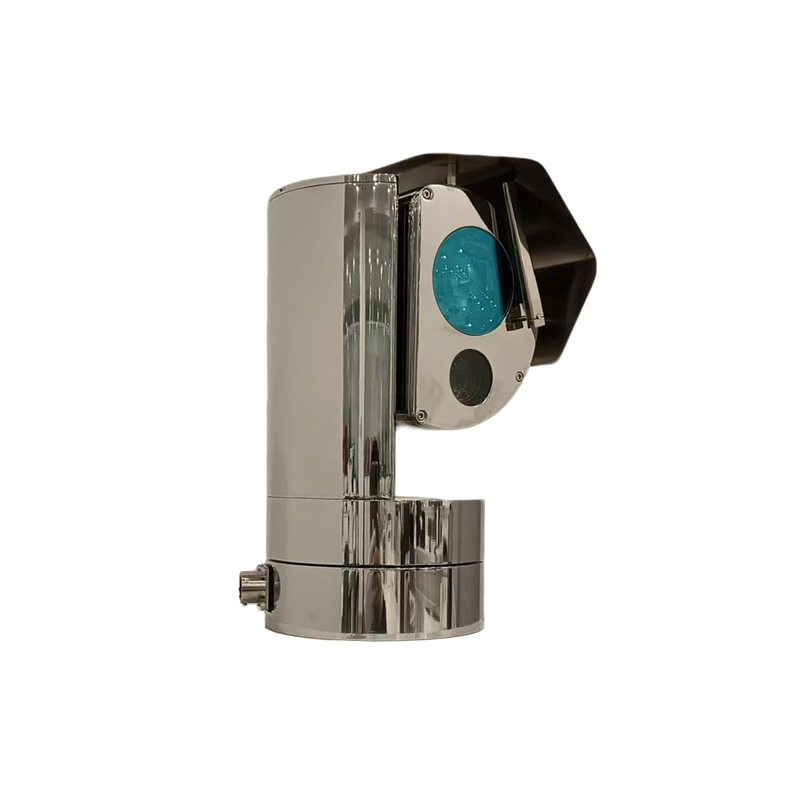

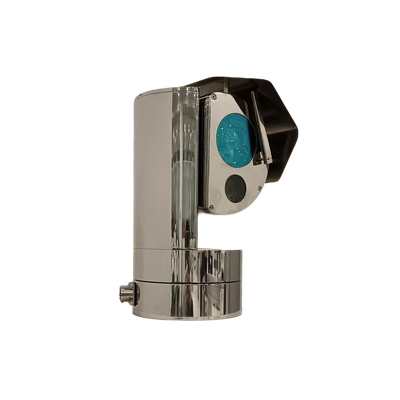

निरंतर रिसाव का पता लगाने के लिए P20 TDLAS पाइपलाइन मीथेन निगरानी प्रणाली

उत्पाद का परिचय

गैस पाइपलाइनों के लिए मीथेन की निरंतर निगरानी

एआईएलएफ पी20 प्राकृतिक गैस पाइपलाइनों और संबंधित अवसंरचना के साथ सतत रिसाव का पता लगाने के लिए डिज़ाइन की गई एक ओपन-पथ टीडीएलएएस मीथेन निगरानी प्रणाली है।खुले ऑप्टिकल पथ पर मीथेन को दूरस्थ रूप से मापकर, पी20 संभावित रिसाव क्षेत्रों की निगरानी कर सकता है, जिसमें रिसाव स्रोत पर सीधे डिटेक्टर स्थापित करने की आवश्यकता नहीं है।

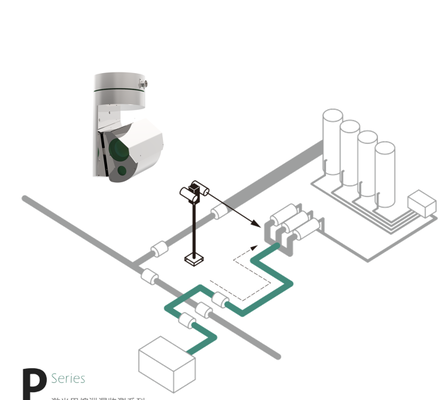

स्वचालित पाइपलाइन स्कैनिंग

एकीकृत पैन-टाइल्ट तंत्र P20 को कई दिशाओं और पूर्वनिर्धारित निरीक्षण मार्गों को स्कैन करने की अनुमति देता है। यह पाइपलाइन गलियारों और आसपास के बुनियादी ढांचे की निरंतर निगरानी का समर्थन करता है,ऑपरेटरों को एक निश्चित स्थापना बिंदु से नियमित निगरानी कवरेज बनाए रखने में मदद करना.

रिमोट लीक डिटेक्शन और अलार्म

पी20 में मीथेन का पता लगाने, स्कैनिंग नियंत्रण, रिसाव पहचान, अलार्म प्रबंधन और डेटा रिकॉर्डिंग को एक प्रणाली में मिलाया गया है।पता लगाए गए गैस की जानकारी निगरानी नेटवर्क के माध्यम से प्रेषित की जा सकती है, जिससे ऑपरेटरों को मीथेन के स्तर और अलार्म घटनाओं की दूरस्थ रूप से समीक्षा करने की अनुमति मिलती है।

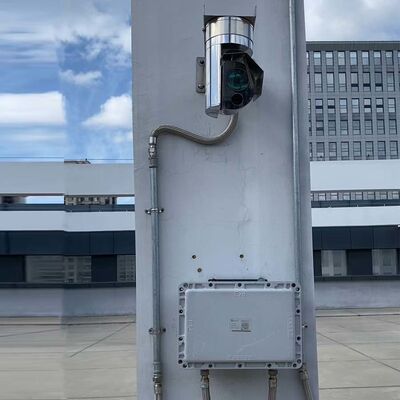

दीर्घकालिक पाइपलाइन निगरानी के लिए डिज़ाइन किया गया

पी20 को 24/7 निरंतर संचालन के लिए डिज़ाइन किया गया है और पाइपलाइन बुनियादी ढांचे की दीर्घकालिक निगरानी का समर्थन करता है।कम बिजली की खपत सौर ऊर्जा जैसे दूरस्थ बिजली समाधानों के साथ एकीकरण की अनुमति देती है, जिससे यह उन स्थानों पर निगरानी के लिए उपयुक्त है जहां नियमित रूप से मैन्युअल निरीक्षण करना मुश्किल है।

पाइपलाइन निरीक्षण और डेटा एकीकरण

यह प्रणाली निरीक्षण मार्ग प्रबंधन, नेटवर्क संचार और केंद्रीकृत निगरानी का समर्थन कर सकती है।गैस पता लगाने के आंकड़ों और पाइपलाइन निरीक्षण गतिविधियों के प्रबंधन के लिए एक संरचित तरीका प्रदान करना.

पाइपलाइन के विशिष्ट अनुप्रयोग

पी20 प्राकृतिक गैस के संचरण और वितरण पाइपलाइन, गैस भंडारण सुविधाओं, पाइपलाइन स्टेशनों, प्रसंस्करण सुविधाओं की निगरानी के लिए उपयुक्त है,और अन्य फिक्स्ड गैस अवसंरचना जहां मीथेन रिसाव की निरंतर निगरानी की आवश्यकता होती है.

तकनीकी मापदंडः

मॉडल	पी20	पता लगाने का विषय	मीथेन ((CH4)
मापने का सिद्धांत	TDLAS	डिटेक्शन लेस‹क्लास	कक्षा I नेत्र सुरक्षित
संकल्प	3 पीपीएम	संकेत लेजर वर्ग	वर्ग IIIR कोई प्रत्यक्ष दृष्टि या साधन अवलोकन नहीं
प्रतिक्रिया समय	0.05s	विस्फोट प्रतिरोधी ग्रेड	ATEX Exib 11B T4 Gb
एकाग्रता सीमा	0 ~ 50,000 पीपीएम	संलग्नक सुरक्षा वर्ग	IP68
अधिकतम पता लगाने की दूरी	150 मीटर	ऑपरेटिंग तापमान	-40 ~ 70 °C
पैन-टाइल्ट कंट्रोल	अज़ीमुथ 360 °&उच्चता +/-90 °	परिचालन आर्द्रता	< 90% आरएच, कोई संघनक नहीं
बिजली की खपत	20W	मुख्य इकाई आयाम	139x139x263 मिमी
मुख्य आवास सामग्री	स्टेनलेस स्टील	वजन	5.5 किलो
