パイプライン検査用A20 車載型TDLASメタン漏洩検知システム

車両搭載型TDLASメタン漏洩検知による大規模パイプライン検査

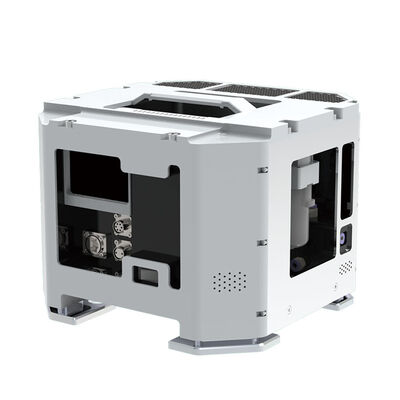

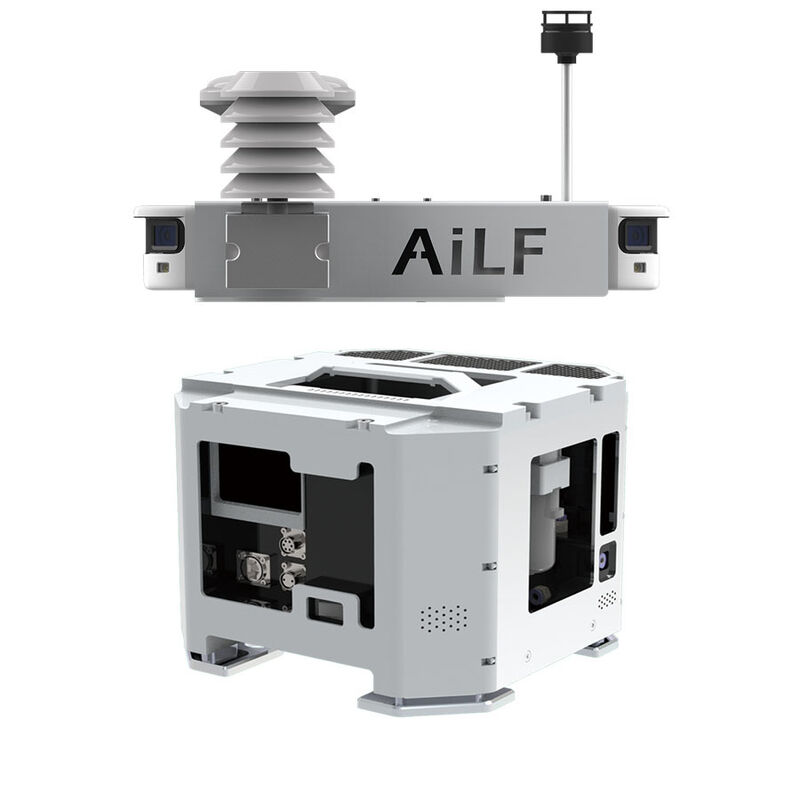

「AiLF Instruments A20」は、広大なパイプライン網、産業施設、その他メタン排出を効率的に検知・特定する必要がある場所を、迅速かつ継続的にスクリーニングするために設計された車両搭載型天然ガス漏洩検査システムです。

個々の検査ポイントで測定値を提供する従来のハンディ型検出器とは異なり、A20はレーザーガス分析、高精度測位、地理情報マッピング、独自の漏洩検知ソフトウェアを統合されたモバイル検査プラットフォームに統合しています。

車両が指定された検査ルートに沿って移動するにつれて、システムはメタンとエタンの濃度データを継続的に収集し、各測定値を地理的位置に関連付けます。結果はリアルタイムデジタルマップに表示され、オペレーターは検査ルート、ガス濃度分布、異常アラート、AI支援画像情報を単一のインターフェースで確認できます。

リアルタイムガス濃度マッピング

A20は、ガス信号が検出された場所と検査ルートに沿った濃度レベルの変化を示す地理情報マップを生成します。

この視覚的なアプローチにより、検査担当者は以下を迅速に特定できます。

• ガス濃度異常
• 潜在的な漏洩箇所
• 検査ルートカバレッジ
• 位置ベースの検出トレンド
• さらなる調査が必要なエリア

ガス測定値を地理座標に直接リンクすることで、システムは個々のガス測定値を空間的に追跡可能なパイプライン検査データセットに変換します。

TDLASレーザーメタン検知

A20はチューナブルダイオードレーザー吸収分光法（TDLAS）を使用してメタンを選択的に検出します。

TDLASは、ターゲット分子によるレーザー光の特性吸収を通じてガス濃度を測定します。約1.65μmの波長領域でのメタン検出では、この技術は強力なスペクトル選択性を提供し、高感度の大気中メタン測定に適しています。

非選択的検出アプローチと比較して、波長固有のレーザー吸収は、一般的な大気成分からの干渉を低減し、屋外環境での微量メタン測定の信頼性を向上させるのに役立ちます。

メタンおよびエタン分析

統合されたメタン/エタン分析計は、単一のガス濃度測定値以上の情報を提供します。

メタンとエタンのデータを一緒に分析することで、天然ガス関連の異常を評価するための追加情報を提供できます。ガス分析、環境情報、過去の検査データを組み合わせることで、オペレーターは潜在的なパイプライン関連信号を背景変動から区別し、現場検証の優先順位を付けることができます。

高精度測位

すべてのガス測定値は、高精度な地理測位データに関連付けることができます。

これにより、検査チームは検出された異常を道路またはパイプライン回廊の実際の場所と結び付けることができ、正確なローカライゼーションが不可欠な大規模ネットワーク調査に特に適しています。

AI支援検査

A20は、独自の検査ソフトウェアとAI支援分析を統合して、複数の検査情報ソースを処理します。

ガス濃度、地理的位置、ルート情報、画像データを組み合わせることで、システムはリアルタイムの異常アラートを提供し、より効率的な漏洩調査をサポートします。

単に濃度値を提示するのではなく、プラットフォームはオペレーターが3つの実用的な質問に答えるのを支援するように設計されています。

異常はどこにありますか？
検出された信号はどの程度重要ですか？
検査チームは次にどこを調査すべきですか？

大規模モバイル検査向けに設計

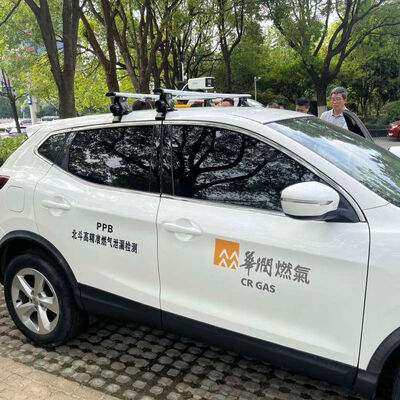

車両搭載型検査により、オペレーターはポイントごとの手動測定よりも効率的に長大なパイプライン回廊や広大な産業エリアを調査できます。

A20は、定期的なパイプライン調査、ネットワークの周期的なスクリーニング、フォローアップ調査に展開でき、ユーティリティおよび産業オペレーターがメタン漏洩リスクのより包括的で位置ベースの全体像を構築するのに役立ちます。

モデル	A20	検出対象	メタン（CH4）/エタン（C2H6）
測定原理	中赤外線レーザー吸収分光法	濃度範囲	0-10,000 ppm（メタン）/ 0-1,000 ppm（エタン）
分解能	1 ppb（メタン）/ 0.5 ppb（エタン）	動作温度	-20〜60℃
応答時間	1秒	本体重量	12 kg
本体寸法	300 x 300 x 243 mm	電源および消費電力	12V DC 120W
測位精度	＜1m	データ表示	デジタル、画像、地理情報画像
